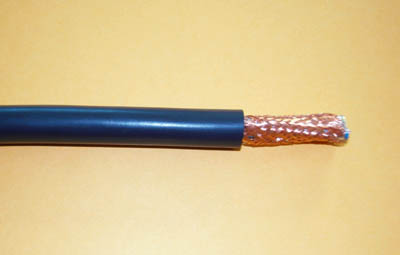

- 商品名稱：交聯聚乙烯/聚氯乙烯絕緣控制電纜（含阻燃）
- 添加時間：2019-03-04 10:01:22
- 推薦度：
介紹：
交聯聚乙烯/聚氯乙烯絕緣控制電纜（含阻燃控制電纜）
一、產品特點及用途
本產品適用于交流額定電壓450/750V及以下自動控制或監測系統、電器儀表連接等場合用傳輸線。
二、產品執行標準
GB9330-88 阻燃性能試驗執行GB12666-90標準
三、使用特性
1、交流額定電壓：U0/U 450/750V；
2、最高工作溫度：聚氯乙烯(聚乙烯)絕緣不超過70℃、交聯聚乙烯絕緣90℃；
3、最低環境溫度：聚氯乙烯護套：固定敷設-40℃，非固定敷設-15℃；
4、電纜安裝敷設溫度不底于0℃；
5、電纜允許彎曲半徑：非鎧裝電纜最小為電纜外徑的6倍；銅帶屏蔽或鋼帶鎧裝電纜最小為電纜外徑的12倍。
四、基本型號及名稱
| 型 號 | 名 稱 | 主 要 使 用 范 圍 |
| KVV | 銅芯聚氯乙烯絕緣聚氯乙烯護套控制電纜 | 敷設在室內、電纜溝、管道等要求屏蔽的固定場合 |
| KVVP | 銅芯聚氯乙烯絕緣，聚氯乙烯護套銅絲編織屏蔽控制電纜 | 敷設在室內、電纜溝、管道等要求屏蔽的固定場合 |
| KVVP2 | 銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶屏蔽控制電纜 | 敷設在室內、電纜溝、管道等要求屏蔽的固定場合 |
| KVV22 | 銅芯聚氯乙烯絕緣聚氯乙烯護套鋼帶鎧裝控制電纜 | 敷設在室內、電纜溝、管道、直埋等承受較大機械外力的固定場合 |
| KVVR | 銅芯聚氯乙烯聚氯乙烯護套控制軟電纜 | 敷設在室內移動要求柔軟等場合 |
| KYJV | 交聯聚乙烯絕緣聚氯乙烯護套控制電纜 | 產品適用于固定敷設額定電壓為0.6/1KV及以下的配電裝置中電器儀表的接線 |
| KYJV22 | 交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套控制電纜 | 產品適用于固定敷設額定電壓為0.6/1KV及以下的配電裝置中電器儀表的接線 |
| KYJVP | 交聯聚乙烯絕緣銅絲屏蔽聚氯乙烯控制電纜 | 產品適用于固定敷設額定電壓為0.6/1KV及以下的配電裝置中電器儀表的接線 |
| ZR-KVVRP | 銅芯聚氯乙烯絕緣，聚氯乙烯護套銅絲編織屏蔽控制軟電纜 | 敷設在室內移動要求柔軟屏蔽等場合 |
| ZR-KVV | 銅芯聚氯乙烯絕緣聚氯乙烯護套阻燃控制電纜 | 敷設在有阻燃要求的室內、電纜溝、管道等固定場合 |
| ZR-KVVP2 | 銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶屏蔽阻燃控制電纜 | 敷設在有阻燃要求的室內、電纜溝、管道等固定場合 |
| ZR-KVV2 | 銅芯聚氯乙烯絕緣聚氯乙烯護套鋼帶鎧裝阻燃控制電纜 | 敷設在有阻燃要求的室內、電纜溝、管道、直埋等能承受較大機械外力固定場合 |
| ZR-KVVR | 銅芯聚氯乙烯絕緣聚氯乙烯護套阻燃控制軟電纜 | 敷設在有阻燃要求的室內可移動柔軟等場合 |
| ZR-KYJV | 交聯聚乙烯絕緣聚氯乙烯護套阻燃控制電纜 | 產品適用于固定敷設額定電壓為0.6/1KV及以下的配電裝置中電器儀表的接線 |
| ZR-KVJV22 | 交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套阻燃控制電纜 | 產品適用于固定敷設額定電壓為0.6/1KV及以下的配電裝置中電器儀表的接線 |
| ZR-KYJVP | 交聯聚乙烯絕緣銅絲屏蔽聚氯乙烯護套阻燃控制電纜 | 產品適用于固定敷設額定電壓為0.6/1KV及以下的配電裝置中電器儀表的接線 |
備注：1、需要阻燃護套型號前加ZR；導體線芯中銅絲可以采用鍍錫；
2、如需鍍錫銅絲編織屏蔽或鋁塑復合帶繞包屏蔽，只需將型號中的P 改為P2或P3即可。
五、代號名稱和含義
2、如需鍍錫銅絲編織屏蔽或鋁塑復合帶繞包屏蔽，只需將型號中的P 改為P2或P3即可。
五、代號名稱和含義
| 項 目 | 代 號 | 說 明 |
| 阻燃特性 | ZR | 分A、B、C級阻燃 |
| 系列代號 | K | 控制電纜 |
| 絕緣材料 | V | 聚氯乙烯、阻燃聚氯乙烯 |
| Y | 聚乙烯PE | |
| YJ | 交聯聚乙烯 | |
| 護套材料 | V | 聚氯乙烯、阻燃聚氯乙烯 |
| 屏蔽材料 | P | 銅絲編織屏蔽 |
| P1 | 鍍錫銅絲屏蔽 | |
| P2 | 銅帶繞包屏蔽 | |
| P3 | 鋁塑繞包屏蔽 | |
| 鎧裝材料 | 22 | 鋼帶鎧裝聚氯乙烯護套 |
| 23 | 鋼帶鎧裝聚乙烯護套 | |
| 32 | 鋼絲鎧裝聚氯乙烯護套 | |
| 33 | 鋼絲鎧裝聚乙烯護套 | |
| 導體結構 | A | 單股導體 |
| B | 7股絞合導體 | |
| R | 多股絞合導體 |
六、主要技術指標
1、成品電纜導體直流電阻(Ω/KM，20℃)；
1、成品電纜導體直流電阻(Ω/KM，20℃)；
| 截面 | 0.5 | 0.75 | 1.0 | 1.5 | 2.5 | 4 | 6 | |||||||
| 鍍層 | TR | TRX | TR | TRX | TR | TRX | TR | TRX | TR | TRX | TR | TRX | TR | TRX |
| A/B類 | 36.0 | 36.7 | 24.5 | 24.7 | 18.1 | 18.2 | 12.1 | 12.2 | 7.41 | 7.56 | 4.61 | 4.7 | 3.08 | 3.11 |
| R類 | 39.0 | 40.1 | 26.0 | 26.7 | 19.5 | 20.0 | 13.3 | 13.7 | 7.98 | 8.21 | 4.95 | 5.09 | 3.3 | 3.39 |
2、絕緣電阻及絕緣標稱厚度符合下表規定；
| 標稱截面(mm2) | 絕緣標稱厚度(㎜) | 絕緣電阻(≥MΩ/KM) | |
| 20℃ | 70℃ | ||
| 0.5 | 0.6 | 13 | 0.013 |
| 0.75 | 0.6 | 12 | 0.012 |
| 1.0 | 0.6 | 11 | 0.011 |
| 1.5 | 0.7 | 11 | 0.011 |
| 2.5 | 0.8 | 10 | 0.010 |
| 4 | 0.8 | 8.5 | 0.0085 |
| 6 | 0.8 | 7 | 0.0070 |
| 10 | 1.0 | 6.5 | 0.0065 |
3、成品電纜經受交流50HZ 2.5KV/5min不擊穿。
