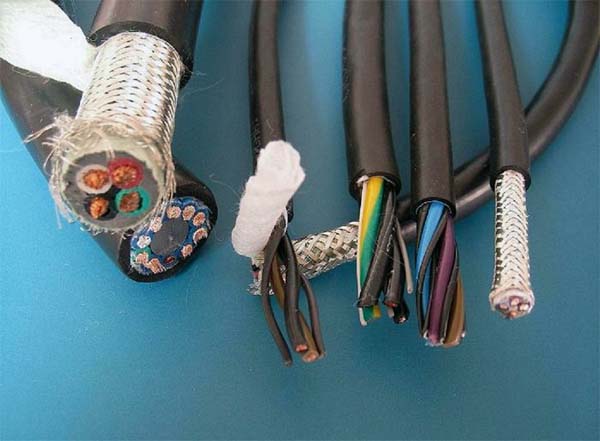

- 商品名稱：FF22-200,ZR-FV22-105耐高溫阻燃電力電纜
- 添加時間：2019-03-02 17:24:50
- 推薦度：
介紹：
FF200,FF22-200,ZR-FV-105,ZR-FV22-105耐高溫電纜( 其中ZR-FV-105,ZR-FV22-105為耐高溫阻燃電纜)
執行標準
本產品按企業標準制造
產品用途
本產品適用于固定數設在額定電壓U0/U為0.6/1kv及以下高溫環境的輸配電線路中
型號及名稱
型號 | 名稱 | 使用溫度 |
FF-200 | F46絕緣和護套電力電纜 | -60℃-200℃ |
FF22-200 | F46絕緣、鋼帶鎧裝、F46套電力電纜 | -60℃-200℃ |
ZR-FV-105 | F46絕緣、105℃聚氯乙烯護套電力電纜 | -15℃-105℃ |
ZR-FV22-105 | F46絕緣、多帶鎧裝105℃聚氯乙烯護套電力電纜 | -15℃-105℃ |

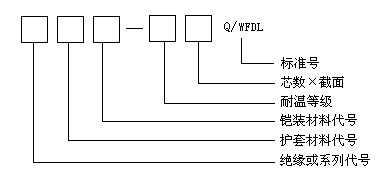

型號說明
項目 | 代號 | 說明 |
| 絕緣或系列 | F | 聚全氟乙丙烯絕緣（F46）電力電纜 |
| 護套 | F | 聚全氟乙丙烯護套（） |
V | 105℃聚氯乙烯護套 | |
| 鎧裝 | 22 | 鋼帶鎧裝 |
| 耐溫系數 | 200 | 最高工作溫度200℃ |
105 | 最高工作溫度105℃ |
表示方法舉例
氟塑料絕緣、氟塑料護套鋼帶鎧裝三芯，標準截面為150mm2表示為：FF22-200 3×150
電纜規格
型號 | 芯數 | 標準截面 |
FF-200 | 1,2,3,4,3+1 | 1.5-240 |
ZR-FV-105 | 1,2,3,4,3+1 | 1.5-185 |
FF22-200 | 2,3,4,3+1 | 4-185 |
ZR-FV22-105 | 2,3,4,3+1 | 4-185 |
3＋1芯電纜第四芯（中性線芯）的截面應符合下表
主線芯 | 第四芯 | 主線芯 | 第四芯 | 主線芯 | 第四芯 |
4 | 2.5 | 25 | 16 | 95 | 50 |
6 | 4 | 35 | 16 | 120 | 70 |
10 | 6 | 50 | 25 | 150 | 70 |
16 | 10 | 70 | 35 | 185 | 95 |
使用特性
項目 | 性能 |
| 額定電壓Uo/U | 0.6/1kV |
| 最高工作溫度 | FF-200 FF22-200為200℃ |
| 敷設環境溫度 | FF-200 FF22-200為-60℃－200℃ |
| 最小彎曲半徑 | 不小于電纜外徑的15倍 |
| 耐腐性能 | 具有優異的耐化學腐蝕性，耐氣候性，阻燃和防水性能 |
| 導體電阻 | 符合GB3956 |
| 耐壓試驗 | 3.5kV/5min不擊穿 |
