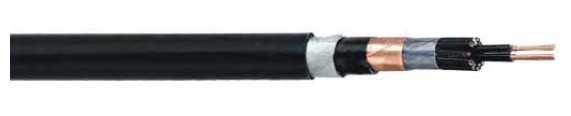

ZR-KYJVP2-22阻燃控制電纜(此電纜為帶屏蔽帶鎧裝阻燃電纜)
執行標準
GB/T 9330-2008 塑料絕緣控制電纜
GB/T19666-2005阻燃和耐火電線電纜通則
用途
      塑料絕緣（PVC絕緣與XLPE絕緣）護套控制電纜使用交流額定電壓0.6/1kV，450/750V控制、監控回路及保護線路等場合，用于配電控制及發電廠變電站的電力和電動的控，用于阻燃要求的場合。

其他阻燃電纜型號名稱 表1

注：阻燃（ZR）分為成束A、B、C類阻燃，分別表示為ZA、ZB和ZC，一般不注明（ZR）等級則為C類，加WDZ為低煙無鹵電纜。



產品規格
表2



● 額定電壓U0/U為450/750V；
● PVC絕緣電纜導體的長期允許工作溫度為70℃；XLPE絕緣電纜導體的長期允許工作溫度為90℃；
●電纜的敷設溫度應不低于0℃，推薦的允許彎曲半徑：
       無鎧裝層的電纜，應不小于電纜外徑的6倍；
       有鎧裝或銅帶屏蔽結構的電纜，應不小于電纜外徑的12倍；
       有屏蔽層結構的軟電纜，應不小于電纜的6倍。
 ●用顏色識別，5芯及以下電纜的絕緣線芯采用顏色色別，也可用數字色別。
●用數字識別，由內層到外層從1開始按自然數序順時針方向排列，數字標志顏色應與絕緣顏色有明顯的不同。
電纜主要技術指標
1、 導體20℃時最大直流電阻見表3
表  3  導體20℃時最大直流電阻/Ω/km

2、工頻交流耐電壓試驗見表4
表4  電壓試驗

3、 工作溫度下的絕緣電阻見表5
表5 長期允許工作溫度下絕緣電阻

4、 阻燃性能
     阻燃性能應通過GB/T18380.33～35規定的成束燃燒A、B或C類試驗，若用戶不提出要求時，按C類試驗要求，具體符合表6要求
表6   成束燃燒的要求

5、 低鹵低煙阻燃性能
PH值≥2.5；透光率≥30%；電導率≤30μS/mm
6、 無鹵低煙阻燃性能
PH值≥4.3；透光率≥60%；電導率≤10μS/mm
電纜結構及外徑尺寸
參考“塑料絕緣控制電纜”相似型號與規格。
交貨要求
1、電纜制造長度應不小于100m，允許長度不小于20m的短段電纜交貨，其交貨數量應不超過交貨總長度的10%。
2、計量誤差為±0.5%。
3、根據雙方協議，允許以任意長度的電纜交貨。
