W7X,W7E,W7B,W7F46,W7F46PP承荷探測電纜
用途：本產品（JB/T3302-1999）適于作承受機械負荷進行電氣測量的油礦探測電纜，諸如用于各類油、氣井的測井、射孔、取芯作業；也可用于海洋調查，河流、港灣、水利水文測量，煤田地質勘探，地?zé)釡y井等方面，作為掛重儀器測量用連接線。

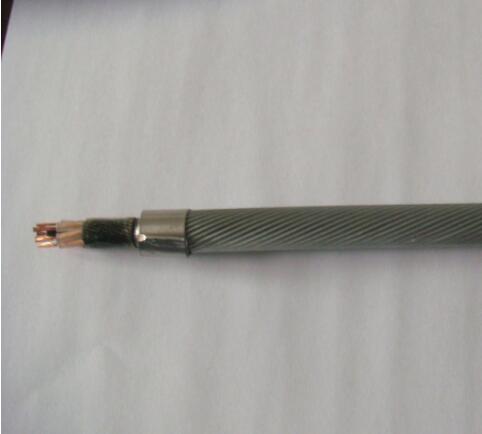

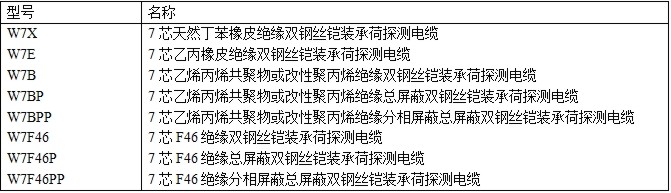

型號、名稱見表1
表1
注：型號含義，W7—七芯承荷探測電纜系列；X—天然丁苯橡皮絕緣；E—乙丙橡皮絕緣；B—乙烯丙烯共聚物或改性聚丙烯材料絕緣；F46—氟塑料絕緣；PP—分享屏蔽+總屏蔽；P—總屏蔽

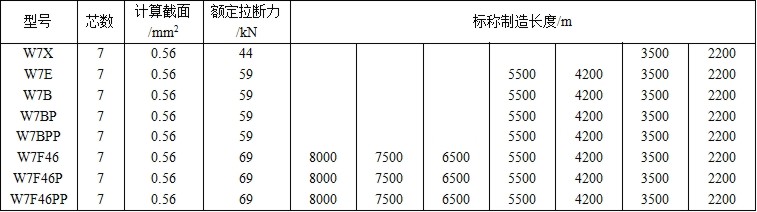

規格及制造長度：見表2
表2
技術要求、性能參數：
1）銅芯導體結構為7×0.32mm，絞合節距比不大于12倍。絞合方向為右向。
注：乙烯丙烯共聚物或酸性聚丙烯絕緣的導體應為鍍錫線。
2）各型電纜的絕緣標稱厚度應符合表3規定。
表3
3）屏蔽、成纜，W7BPP、W7F46PP型電纜的絕緣上應涂敷或擠包半導電層；線芯絞合成纜是方向應為左向。無屏蔽電纜纜芯上應包覆相應的耐熱等級墊層材料。
4）鎧裝層用鋼絲應采用符合GB/T8919中有特號韌性的鍍鋅鋼絲組成。內層鎧裝鋼絲直徑1.0mm，外層1.20mm。鎧裝方向要求：內層右向，外層左向。鎧裝層上均應涂有一層防銹酯涂料。
5）電纜的標稱外徑為12.0mm。塑料絕緣電纜的外徑允許偏差為+5%；橡皮絕緣電纜的外徑偏差+7%。
6）成品電纜的電氣性能，應符合表4的規定。
表4
7）除W7X型外，其他型號的電纜都應經受高溫絕緣電阻試驗。W7F46，W7F46P，W7F46PP型電纜的絕緣電阻應不小于5MΩ/km。其余型號的電纜應不小于2.5MΩ/km。
8）電纜的拉斷力與伸長率
a）電纜的拉斷力應不低于表2的規定；
b）電纜的殘余伸長率應不大于0.2%。
9）W7E、W7B、W7BP、W7BPP、W7F46、W7F46P、W7F46PP型電纜的絕緣線芯應經受高溫高水壓試驗，試驗后絕緣線芯的絕緣電阻均應不小于2.5MΩ/km。
10）電纜的絕緣線芯應能經受表5規定的低溫卷繞試驗，不開裂。
表5
11）成品電纜各項性能試驗方法與檢驗操作規則，均按JB/T3302標準的有關條款規定執行。
使用條件：

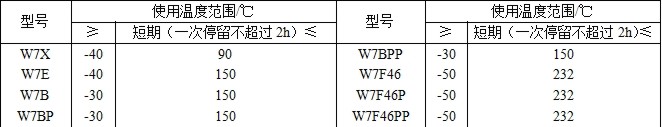

1）電纜的允許使用溫度范圍，見表6.
表6
2）絞車滾筒直徑應不小于400mm，井口滑輪，天滑輪，地滑輪的彎曲半徑應小于230mm，滑輪槽應與電纜外徑相適應。
包裝、標志及交貨要求：電纜應緊密整齊地纏繞在電纜盤心直徑不小于電纜外徑的50倍的電纜盤上，不應有松弛交叉，電纜兩端應包封，里面一端應伸出盤外。電纜盤應符合JB/T8137的規定。電纜中應有制造廠的專用標志線，或每隔300mm以內即有制造廠名稱和制造年份的標志帶。電纜的標志長度應按上述表2規定，其長度偏差在-2%~3%之間。或按供需雙方協議商定。
