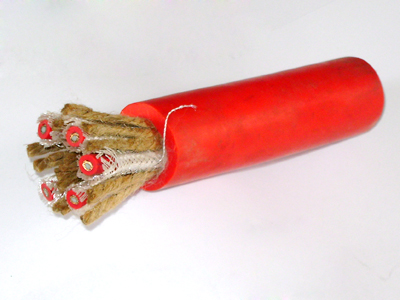

- 商品名稱：(ZR)-HGGP2,(ZR)-HGVF,(ZR)-HGVF22硅橡膠絕緣（阻燃）軟電纜
- 添加時間：2019-03-15 16:24:05
- 推薦度：
(ZR)-HGGP2,(ZR)-HGVF,(ZR)-HGVF22硅橡膠絕緣阻燃電纜，硅橡膠軟電纜。
本產品適用于額定電壓0.6/lkV及以下的高溫范圍和惡劣環境內.作電氣設備電能傳輸線。它具有優良的耐高 溫' 阻燃.耐輻射.耐老化.耐臭氧' 防水等特性，并具有很好的耐寒性.耐候性。
—、生產執行標準采用企業標準。
二、使用特性
額定電壓UO/U: 600/1000V。
電纜允許工作溫度范圍-6(TC~+18(TC。
短路時（最長持續時間不超過5S)電纜導體的最高溫度不超過25(TC。
電纜敷設溫度應不低于-20’C。
電纜的彎曲半徑如下：?jiǎn)涡倦娎|彎曲半徑不小于電纜外徑的15D: (D-電纜外徑）.+
三芯電纜彎曲半徑不小于電纜外徑的12D。
三、電纜型號名稱
1.電纜型號名稱如表1
| 型號 | 名稱 |
| (ZR)-HGG | 硅橡膠絕緣硅橡膠護套（阻燃）電力軟電纜 |
| (ZR)-HGGP | 硅橡膠絕緣硅橡膠護套銅絲編織屏蔽（阻燃）電力軟電纜 |
| (ZR)-HGGP2 | 硅橡膠絕緣硅橡膠護套銅帶屏蔽（阻燃）電力軟電纜 |
| (ZR)-HGVF | 硅橡膠絕緣丁腈聚氯乙烯護套（阻燃）電力軟電纜 |
| (ZR)-HGVFP | 硅橡膠絕緣丁腈聚氯乙烯護套銅絲編織屏蔽（阻燃）電力軟電纜 |
| (ZR)-HGVF22 | 硅橡膠絕緣丁腈聚氯乙烯護套鋼帶鎧裝（阻燃）電力軟電纜 |
| (ZR)-HGVFP2 | 硅橡膠絕緣丁腈聚氯乙烯護套銅帶繞包屏蔽（阻燃）電力軟電纜 |
注：型號中H-硅橡膠電力軟電纜系列代號.G-硅橡膠絕緣或護套.VF-丁腈聚氣乙烯護套.P-銅絲編織屏蔽
22-鋼帶鎧裝.如需鋼絲鎧裝結構應將型號中的"22''改為"32"即可。
四、規格范圍
電纜規格用導體芯數x導體標稱截面mm2表示.如表2:
| 型號 | 芯數 | 標準截面mm2 |
| (ZR)-HGG | ||
| (ZR)-HGGP | ||
| (ZR)-HGGP2 | 單芯：1.5?500 多芯：1.5?240 | |
| (ZR)-HGVf | 1、2、 3、4、 5、 3+2、3+1 | |
| (ZR)-HGVFP | ||
| (ZR)-HGVF22 | ||
| (ZR)-HGVFP2 |
五、技術參數
成品電纜導體2CTC時直流電阻：應滿足GB/T3956標準要求.成品電纜導電線芯的直流電阻.換算到電纜 長度為lm.標稱截面為lmm2和溫度為20'C時.銅芯線芯應不大于0.0184Q。
成品電纜絕緣線芯的絕緣電阻：成品電纜絕緣線芯的絕緣電阻.換算到電纜長度為lkm和溫度為2度時. 導電線芯截面在50mm2及以下的應不小于50MQ , 70?185mm2的應不小于35MQ。
成品電纜應經受工頻交流試驗電壓3000V, 5min試驗，絕緣無擊穿。
六、交貨長度 允許根據雙方協議長度交貨：長度計量誤差不超過±0.5%。
