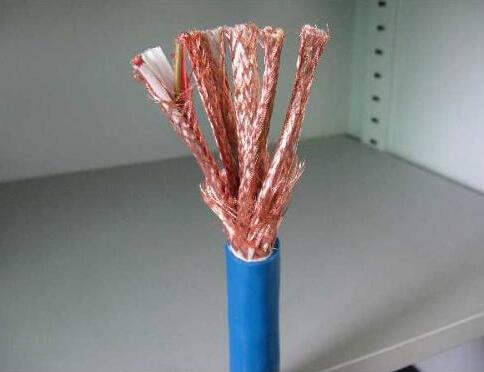

- 商品名稱：H07ZZ-F 450/750V風力渦輪用抗扭電纜
- 添加時間：2019-03-09 08:35:09
- 推薦度：
介紹：
應用
該電纜耐扭轉、耐磨、溫度范圍廣、耐UV和臭氧，專為風力渦輪和回路應用而設計。
該電纜耐扭轉、耐磨、溫度范圍廣、耐UV和臭氧，專為風力渦輪和回路應用而設計。
標準
HD 22-13
結構
導體：DIN VDE 0295/HD 383/ IEC 60228標準class 5細多股裸銅絲。
絕緣：特殊高溫交聯EPDM橡膠（type EI7）。
護套：特殊交聯CPE（type EM7）。
技術數據
| 電壓U0/U（Um） | 450/750V |
| 工作溫度 | -40℃~+90℃ |
| 最大允許拉伸負荷 | 15 N/mm2 |
| 最小彎曲半徑 | 移動狀態：6×OD；固定狀態：4×OD |
| 扭轉應用 | +/-150°/m |
| 短路溫度 | 250℃ |
| 阻燃 | EN 50265-1/EN 50265-2-1/IEC 60332-1/IEC 60332-3 |
| 煙密度 | LSF EN 61034 |
| 防油 | 是 |
| 耐臭氧 | 是 |
| 耐UV | 是 |
| 防水 | 是 |
| 耐沖擊 | 是 |
尺寸和重量
| 結構 | 標稱外徑 | 標稱重量 |
| 芯數×mm2 | mm | kg/km |
| 1×(G)10 | 10.3 | 175 |
| 1×(G)16 | 11.7 | 245 |
| 1×(G)25 | 13.9 | 365 |
| 1×(G)35 | 15.7 | 470 |
| 1×(G)70 | 20.3 | 880 |
| 1×(G)120 | 24.7 | 1430 |
| 1×(G)150 | 27.1 | 1740 |
| 1×(G)185 | 29.5 | 2160 |
| 1×(G)240 | 32.8 | 2730 |
| 1×50 | 17.9 | 662 |
| 1×95 | 22.7 | 1160 |
| 1×300 | 36.0 | 3480 |
| 1×400 | 40.2 | 4510 |
| 2×1.5 | 9.4 | 110 |
| 2×10 | 19.4 | 530 |
| 2×16 | 21.9 | 730 |
| 2×2.5 | 11.2 | 160 |
| 2×4 | 12.9 | 235 |
| 2×6 | 14.1 | 275 |
| 2×25 | 26.2 | 1060 |
| 3×25 | 28.6 | 1345 |
| 3×35 | 32.2 | 1760 |
| 3×50 | 37.3 | 2390 |
| 3×70 | 43.0 | 3110 |
| 3×95 | 47.2 | 4170 |
| 3×(G)1.5 | 10.1 | 130 |
| 3×(G)2.5 | 12.0 | 195 |
| 3×(G)4 | 13.9 | 285 |
| 3×(G)6 | 15.6 | 340 |
| 3×(G)10 | 21.1 | 650 |
| 3×(G)16 | 23.9 | 910 |
| 3×120 | 51.7 | 5060 |
| 3×150 | 57.0 | 6190 |
| 4G1.5 | 11.2 | 160 |
| 4G2.5 | 13.6 | 240 |
| 4G4 | 15.5 | 350 |
| 4G6 | 17.1 | 440 |
| 4G10 | 23.5 | 810 |
| 4G16 | 25.9 | 1150 |
| 4G25 | 31.0 | 1700 |
| 4G35 | 35.3 | 2170 |
| 4G50 | 40.5 | 3030 |
| 4G70 | 46.4 | 3990 |
| 4G95 | 52.2 | 5360 |
| 4G120 | 56.5 | 6480 |
| 5G1.5 | 12.2 | 230 |
| 5G2.5 | 14.7 | 295 |
| 5G4 | 17.1 | 430 |
| 5G6 | 19.0 | 540 |
| 5G10 | 25.0 | 1020 |
| 5G16 | 28.7 | 1350 |
| 5G25 | 35.0 | 2080 |
| 5G35 | 38.4 | 2650 |
| 5G50 | 43.9 | 3750 |
| 5G70 | 50.5 | 4950 |
| 5G95 | 57.8 | 6700 |
| 6G1.5 | 14.7 | 295 |
| 6G2.5 | 16.9 | 390 |
| 7G1.5 | 16.5 | 350 |
| 7G2.5 | 18.5 | 460 |
| 8×1.5 | 17.0 | 400 |
| 10G1.5 | 19.0 | 470 |
| 12G1.5 | 19.3 | 500 |
| 12G2.5 | 22.6 | 670 |
| 18G1.5 | 22.6 | 725 |
| 18G2.5 | 26.5 | 980 |
| 24G1.5 | 26.4 | 980 |
| 24G2.5 | 31.4 | 1390 |
