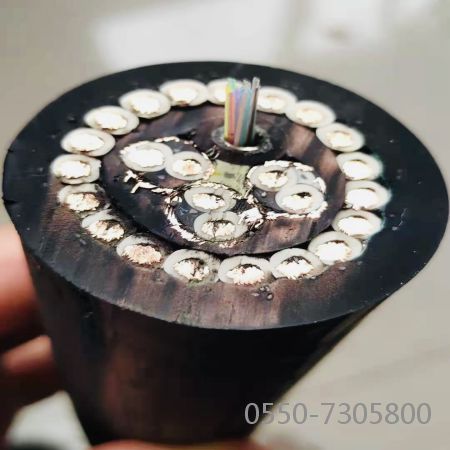

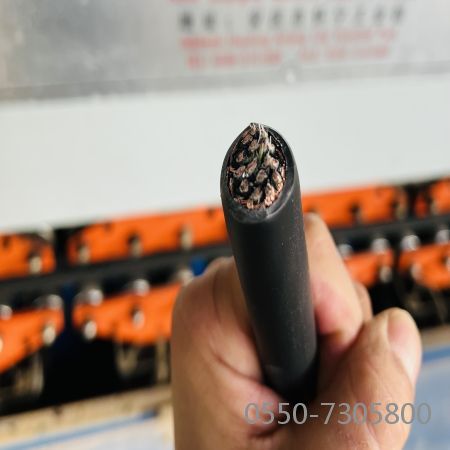

| 控制電纜工藝參數 | 工序名稱 | 束絞工序（JS-500、JS-630型束線機） | 編 號 | AICS/QESZ—35 | |||
產品名稱 | 二類導體結構電纜 | 代 替 | |||||
執行標準 | GB/T9330-2008 | 型 號 | 規格 | 0.5-2.5mm2 | |||
一、適用范圍 本作業指導書適用于1.5mm2~6 mm2型等電纜軟導體電線芯的束絞工序。 二、工藝過程 1、按導體結構要求選擇銅線的規格、單線根數，并將成盤的單線分別裝到的放線架上。 2、將各單線頭穿過分線板并攏，經并線模、穿線嘴、引過機體，并將線頭固定在收線盤上。 3、按要求調好絞制方向，旋轉臂轉速、牽引線速。 4、開機試生產。 5、停機檢查束絞線芯的節距、絞向及外徑等工藝參數。 6、若經檢查節距、外徑、絞向都已符合要求時，則正式開機生產。 三、工藝技術要求 1、束絞前應檢查銅線質量，銅線表面應清潔，無油、無水、無傷、無氧化變色。銅線直徑不得超公差（Φ0.126-0.40銅線的直徑偏差必須控制在±0.004mm以內）。 2、 放線時要給各放線盤以足夠、均勻的張力，防止松馳現象。 3、單線標稱直徑、根數、束絞后線芯控制外徑、絞合節距、絞向必須符合表1的規定。 4、收線盤具內表面應平整、光滑、無損傷線芯缺陷。裝盤高度至少要低于側板20mm。 5、確保檢測器具齊全、精度準確。 6、束絞成品每盤必須有標簽，注明所裝成品的規格、長度、操作者、生產日期等。成品線盤按“丁”字形擺放整齊。 7、束絞線芯不允許整芯焊接，但單線允許焊接，焊接方法一般采用銀焊。單線直徑在0.20及以下的允許扭接。無論是銀焊還是扭接，在同一層內相鄰兩個接頭之間的距離應不小于300mm。 表1 序號絞合線芯標稱截面mm2絞合線芯結構絞合線芯控制外徑mm節距（mm）絞向出線速度m/min束絞轉速r/min備注 根數/單線標稱直徑mm10.57/0.300.90±0.0523.10左57.752500 20.757/0.371.10±0.0529.89左74.702500 31.07/0.431.30±0.0532.92左82.302500 41.57/0.521.56±0.0539.24左98.102500 52.519/0.412.05±0.0551.68左129.202500 64.019/0.642.60±0.0563.95左159.882500 76.019/0.853.10±0.0577.91左194.782500 | |||||||
