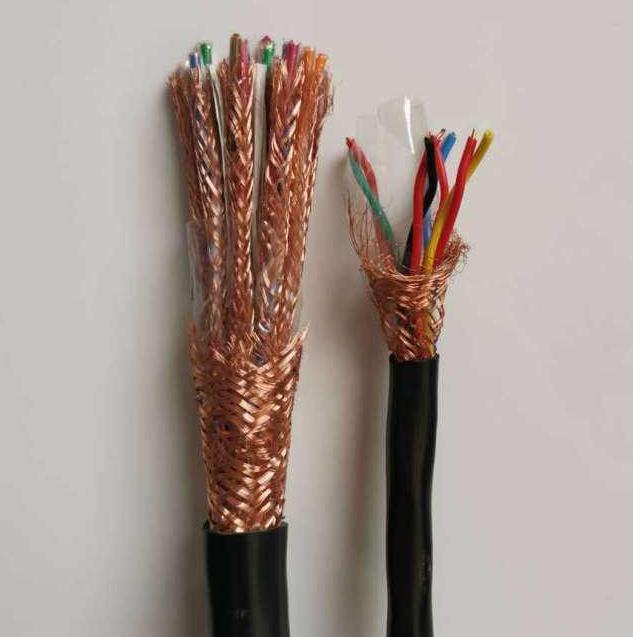

- 商品名稱：DJFPVP/DJFPVRP氟塑料耐高溫計算機電纜
- 添加時間：2021-12-02 13:49:57
- 推薦度：
介紹：
適用范圍對絞屏蔽耐高溫控制電纜屬于電子計算機系統專用電纜之一，是現代化工業建設急需的配套產品，廣泛應用于能源工業、冶金工業和石油、化工工業等廠礦企業和科研部門的電子計算機、儀器儀表、各種自動化檢測設備及其它信息傳輸和控制系統，在高溫環境中作電器、儀表的連接線和自動控制系統的傳輸線。
型號規格
型號名稱及用途見表
| 型號 | 名稱 |
| DJFPV | 氟塑料絕緣、銅絲編織對絞屏蔽、聚氯乙烯護套控制電纜 |
| DJFPVP | 氟塑料絕緣、銅絲編織對絞屏蔽總屏蔽、聚氯乙烯護套控制電纜 |
| DJFPVRP | 氟塑料絕緣、銅絲編織對絞屏蔽總屏蔽、聚氯乙烯護套軟型控制電纜 |
| DJFPV22 | 氟塑料絕緣、銅絲編織對絞屏蔽、雙鋼帶鎧裝、聚氯乙烯護套控制電纜 |
| DJFPVP22 | 氟塑料絕緣、銅絲編織對絞屏蔽總屏蔽、雙鋼帶鎧裝、聚氯乙烯護套控制電纜 |
| DJFP2VP2 | 氟塑料絕緣、銅帶繞包對絞屏蔽總屏蔽、聚氯乙烯護套控制電纜 |
| DJFP2V22 | 氟塑料絕緣、銅帶繞包對絞屏蔽、雙鋼帶鎧裝、聚氯乙烯護套控制電纜 |
| DJFP2VP2-22 | 氟塑料絕緣、銅帶繞包對絞屏蔽總屏蔽、雙鋼帶鎧裝、聚氯乙烯護套控制電纜 |
2、型號中各代號說明見表
| 項目 | 代號 | 說明 |
| 系列 | DJ | 對絞屏蔽控制電纜 |
| 絕緣 | F | 氟塑料 |
| 線組屏蔽 | P | 銅絲編織 |
| P1 | 鍍錫銅絲編織 | |
| P2 | 銅塑復合帶繞包 | |
| P3 | 鋁塑復合帶繞包 | |
| 總屏蔽 | （省略） | 無屏蔽 |
| P | 銅絲編織 | |
| P1 | 鍍錫銅絲編織 | |
| P2 | 銅塑復合帶繞包 | |
| P3 | 鋁塑復合帶繞包 | |
| 護套 | V | 聚氯乙烯PVC |
| 鎧裝 | （省略） | 無鎧裝 |
| 2 | 雙鋼帶鎧裝 | |
| 外護套 | 2 | 聚氯乙烯PVC |
| 耐溫等級 | 180 | 導體zui高允許長期工作溫度為180℃ |
| 規格 | 線組數×每組線芯數×導體截面（mm2） | (1~24)×2×(0.5~2.5)(1~12)×3×(0.5~2.5) |
| 導體種類 | A（常省略） | Ⅰ類結構（單根結構） |
| B | Ⅱ類結構（絞合結構） | |
| R | 軟結構 |
3、規格見表
| 型號 | 芯數 | 標稱截面 |
| DJFPV | 2～483～36 | 0.5～2.5 |
| DJFPVP | ||
| DJFPVRP | ||
| DJFPV22 | ||
| DJFPVP22 | ||
| DJFP2VP2 | ||
| DJFP2V22 | ||
| DJFP2VP2-22 |
三、產品使用特性
額定電壓：300/500V
屏蔽線組的工作電容（1kHz）：≤100pF/m。
電纜線組間的分布電感≤0.8μH/m。
電纜線組間的電容不平衡：在測試頻率為1kHz，電纜長度為250m時應不大于300pF。
電纜導體的zui高長期允許工作溫度：180℃和200℃兩種。
電纜的zui低允許敷設溫度：聚氯乙烯護套電纜：0℃氟塑料護套電纜：－60℃低于zui低允許敷設溫度時應預先加熱。
電纜推薦允許彎曲半徑： 有鎧裝或繞包屏蔽結構的電纜應不小于電纜外徑的12倍； 其余結構電纜不小于電纜外徑的6倍。
電纜的導體直流電阻見表
| 導體截面積mm2 | 20℃時導體直流電阻 ≤Ω/km | |||||
| 不鍍錫 | 鍍錫 | |||||
| Ⅰ類 | Ⅱ類 | 軟結構 | Ⅰ類 | Ⅱ類 | 軟結構 | |
| 0.5 | 36.0 | 36.0 | 39.0 | 36.7 | 36.7 | 40.1 |
| 0.75 | 24.5 | 24.5 | 26.0 | 24.8 | 24.8 | 26.7 |
| 1.0 | 18.1 | 18.1 | 19.5 | 18.2 | 18.2 | 20.0 |
| 1.5 | 12.1 | 12.1 | 13.3 | 12.2 | 12.2 | 13.7 |
