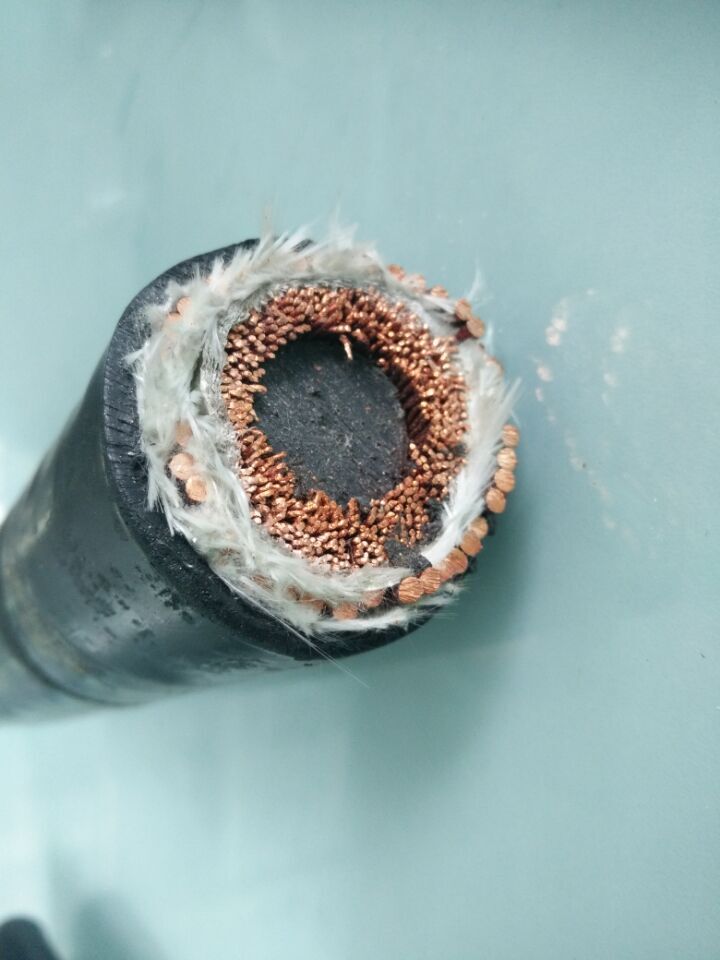

ANHDL耐火電纜使用條件
1.交流額定電壓:U。/U(V系列:600/1000V,K系列:450/750V,B系列:450/750V)。
2.電纜zui高長期工作溫度
(1)阻烯聚氟乙烯絕緣及護套:70℃和105℃兩種;交聯聚乙烯絕緣:90℃;
(2)氟塑料絕緣和護套:220℃和260℃兩種;氟塑料絕緣和105℃阻燃聚氟乙烯護套:90℃和125℃兩種。
(3)低鹵低煙阻燃PVC絕緣和護套:70℃;無鹵低煙阻燃聚烯烴絕緣和護套:90℃和125℃兩種。
3.zui低環境溫度:
(1)阻燃聚氯乙烯絕緣和護套:固定敷設-40℃;非固定敷設-15℃;
(2)氟塑料絕緣和護套:固定敷設-60℃;非固定敷設-20℃;
4.電纜安全敷設溫度不應低于0℃。
5.耐火特性:
ANHDL耐火電纜符合IEC331規定 符合GB12666.6規定
火焰溫度 750℃ 火焰溫度 950℃-1000℃ 火焰溫度 750℃-800℃
燃燒時間 3h 燃燒時間90min 燃燒時間90min
冷卻時間 21h 附加電壓 額定電壓 附加電壓 額定電壓
附加電壓 額定電壓 附加電流 3A 附加電流 3A
附加電流 3A A類 B類
6.敷設允許彎曲半徑:非鎧裝、編織屏蔽電纜應不小于電纜外徑的6倍;
鋼帶鎧裝電纜應不小于電纜外徑的12倍;
氟塑料絕緣和護套材料電纜應不小于電纜外徑的8倍。
ANHDL耐火電纜型號 名稱 備注
ANHDL鍍錫導體(鍍鎳,純鎳)云母加玻璃絲絕緣玻璃絲編織燒結護套耐火耐高溫電纜
可敷設在對耐火有要求的室內或靠近明火熱源較高的場所(200°C-1500°C之間可選)
NA-YJV/NB-YJV交聯聚乙烯絕緣聚氯乙烯護套A(B)類耐火電力電纜
可敷設在對耐火有要求的室內、隧道及管道中。
NA-YJV22/NB-YJV22交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套A(B)類耐火電力電纜
適宜對耐火有要求時埋地敷設,不適宜管道內敷設。
WDNA-YJY/WDNB-YJY交聯聚乙烯絕緣聚烯烴護套A(B)類無鹵低煙耐火電力電纜
可敷設在對無鹵低煙且耐火有要求的室內、隧道及管道中。
WDNA-YJY23/WDNB-YJY23交聯聚乙烯絕緣鋼帶鎧裝聚烯烴護套A(B)類無鹵低煙耐火電力電纜
適宜對無鹵低煙且耐火有要求時埋地敷設,不適宜管道內敷設。
代號 | 名稱 |
Za | 阻燃 |
ZA | 阻燃A類 |
ZB | 阻燃B類 |
ZC | 阻燃C類 |
ZDb | 阻燃D類 |
省略 | 有鹵 |
W | 無鹵 |
D | 低煙 |
U | 低毒 |
N | 耐火 |
NJ | 耐火加沖擊 |
NS | 耐火加噴水 |
a Z為單根阻燃,僅用于基材不含鹵素的產品。基材含鹵素的,Z省略。 b ZD為成束燃燒D類,適用于外徑不大于12mm即較細的產品。 |
ANHDL耐火電纜具體特性,設計人員在設計選用時應注意以下幾個問題:
(1)當耐火電纜用于電纜密集的電纜隧道、電纜夾層中,或位于油管、油庫附近等易燃場所時,應首先選用A類耐火電纜。除上述情況外且電纜配置數量少時,可采用B類耐火電纜。
(2)耐火電纜大多用作應急電源的供電回路,要求火災時正常工作。由于火災時環境溫度急劇上升,為保證線路的輸送容量,降低壓降,對于供電線路較長且嚴格限定允許電壓降的回路,應將耐火電纜截面至少放大一檔。
(4)為降低電纜接頭在火災事故中的故障機率,在安裝中應盡量減少接頭數量,以保證線路在火災中能正常工作。如果需要做分支接線,應對接頭做好防火處理。
