商品名稱：BBTRZ防火軟電纜
添加時間：2021-12-01 19:59:58
推薦度：

介紹：

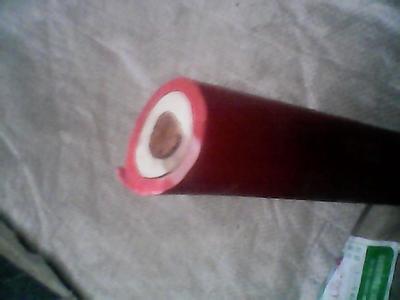

BBTRZ防火軟電纜

　　本產品適用于額定電壓0.6/1KV及以下的電力線路中作輸送電能用。阻燃電線電纜具有難以著火并具有防止或延緩火焰蔓延的能力，它使用于對電纜有阻燃要求的多種場合敷設，如高層建筑、賓館、醫院、地鐵、核電站、發電廠、礦石、石油、化工等。

　　產品執行標準：GB/T127061-2002. GB/T183803-2008. GB/T17651 2-2002.G B/T1 76502-2002. GB/T1 921 6-2008

　　塑料防火電纜的說明

　　塑料防火電纜又稱隔離型耐火電纜，是在電纜的絕緣線芯（成纜外徑）與外護套之間，填充繞包一層無嗅無毒、無鹵的礦物化合物材料。當電纜遭受火災對，填充層析出大量的結晶水，在降低火焰溫度的同對，氫氧化物脫水成不熔不燃的無機硬殼，阻斷了氧氣供應的通道，達到耐火性能。　

　　產品結構

　　塑料防火電纜是由銅絞線、交聯聚乙烯絕緣、礦物化合物填充繞包、低煙無鹵護套組成。

　　塑料防火電纜除滿足低煙無鹵電纜的阻燃、低煙無鹵的特性外，還具有滿足BS6387C、 W、Z的實驗室標準要求。

塑料防火電纜產品表示方法

　　產品用型號、額定電壓、芯數、標稱截面和本標準號表示。

　　例如：

　　額定電壓600／1000V交聯聚乙烯絕緣低煙無鹵護套塑料防火電力電纜3芯．240mm..

表示為：BTTRZ-A 600/1000V 3*240 Q/JS12.08-2011。

使用特性

電纜的額定電壓U0/U為0.6/1KV

XLPE絕緣電纜長期允許工作溫度不超過90℃ 　　　　　　　　　　　　　　　　　　　　

安裝時環境溫度不宜低于0℃。

電纜安裝時的zui小彎曲半徑：

表3、	單芯電纜	多芯電纜
項目	無鎧裝	有鎧裝	無鎧裝	有鎧裝
安裝時zui小彎曲半徑	20D	15D	15D	12D

D一電纜的外徑　

主要性能

1、塑料防火電纜BBTRZ的的耐火特性符合BS6387C. W.Z要求。

性能比較Performance Comparison	BBTRZ塑料防火電纜	耐火電纜Fire-resistant Cable
耐火指標Fire-resistance index	燃燒 Combustion	A級650℃. 180min	750℃-90min
B級750℃．180min
C級950℃．180min
D級750℃．20min
噴淋Spraying	W級650℃． 15min
機械撞擊Mechanical impact	X級650℃．15min	750℃．120min
Y級750℃．15min
Z級950'℃．15min

2、塑料防火電纜BBTRZ的阻燃特性符合GB/T18380阻燃A類標準

3、塑料防火電纜BBTRZ的鹵酸氣體釋放量試驗應能通過GB/T17650.1-2002標準要求，即鹵酸氣體總量的測定<5mg/g以及GB/T17650.2-2002用測量PH值和電導率來測定氣體的酸度（1L水中PH>=4 3電導率值應不超過10us/mrn)、煙密度試驗應能通過GB/T17651.2-2002電纜或光纜在特定條件下燃燒的煙密度測定(透光率的zui小值≥60%)

4、塑料防火電纜BBTRZ-A應能經受3.5KV交流電壓試驗，5min不擊穿

5、除具有以上特性外，其引生能應符合GB/T12706.1-2002標準

安裝與敷設

1、安裝：根據JGJ16-2008《民用建筑電氣設計規范》13.10.4第2條款的規定，消防線路采用BBTRZ電纜對，線路的敷設保護措施應符合防火要求

2、敷設：

2.1電纜的zui大跨距，應符合下列規定：

允許跨距( mm) Allowable Span (mm)

電纜外徑	敷設方式
	水平	垂直
D≤20	400	1000
20< D≤30	600	1200
30< D≤50;	800	1500
D>50	1000	2500

2 2電纜橋架滿足支持件的承載能力和無損電纜的外層及其線芯。

2 3電纜橋架應使電纜相互間能夠配置整齊。

2 4固定電纜用的皮具、扎帶、捆繩或支托件等部件，應具有表面光滑、便于安裝、足夠機械強度和適合使用環境的耐久性。

2 5電纜固定用部件的選擇，應符合下列規定：

交流單相電力電纜情況外，可采用經防腐處理的扁鋼制夾具或尼龍扎帶、鍍塑金屬扎帶。強腐蝕環境應采用尼龍扎帶或鍍塑金屬扎帶。

交流單相電力電纜的剛性固定，宜采用鋁合金等不構成磁性閉合回路的夾具，其它固定方式，可用尼龍扎帶或繩索。不得用鐵絲直接捆扎電纜。

部分電纜規格及參考數據

線芯截面CoreCross-section	近似外徑( mm )Approximate Outside Diameter (mm)
mm'	1芯	2芯	3芯	4芯	5芯	3+1芯	3+2芯	4+1芯
1.5	11.4	14.9	15.8	16.8	17.9	16.5	17.6	17.6
2.5	11.9	15.9	16.7	17.9	18.9	17.6	18.4	18.9
4	12.6	17.3	18.2	19.5	20.8	19.3	19.8	20.9
6	13.2	18.5	19.6	20.8	23.3	20.7	21.9	22.3
10	13.8	20.4	21.5	23.2	25.2	22.8	24.3	24.6
16	15.1	22.6	23.8	25.6	27.8	25.3	26.7	27.6
25	16.5	25.8	27.6	29.8	32.6	28.8	30.9	31.8
35	17.8	28.5	29.6	32.6	36.2	30.9	32.7	34.3
50	19.5	31.6	33.1	36.5	40.6	35.2	37.2	38.7
70	21.4	35.3	37.1	41.4	45.8	39.6	41.5	43.1
95	24.0	41.4	44.1	48.5	53.5	45.2	48.2	51.5
120	26.6	44.7	47.5	52.3	58.1	49.4	52.3	55.4
150	27.6	48.8	52.0	57.4	63.2	53.3	56.4	60.0
185	30.7	53.9	57.6	63.6	70.0	59.7	63.3	66.2
240	33.5	59.7	64.0	71.3	78.1	66.2	70.1	74.8
300	36.5	65.6	70.2	78.2	87.0	73.0	77.0	82.1

線芯截面CoreCross-section	近似重量(Kg/Km) Approximate Weight (Kg/Km)
mm'	1芯	2芯	3芯	4芯	5芯	3+1芯	3+2芯	4+1芯
1.5	151	260	284	330	387	312	360	374
2.5	162	295	333	386	460	370	425	444
4	192	354	404	493	592	470	535	565
6	217	430	498	599	734	588	687	700
10	280	535	645	802	980	765	899	923
16	346	687	860	1080	1345	1023	1201	1260
25	470	940	1231	1570	1960	1474	1700	1790
35	581	1170	1530	1989	2488	1765	2034	2235
50	730	1482	1978	2589	3254	2320	2753	2964
70	954	1960	2630	3488	4420	3088	3634	3999
95	1290	2634	3614	4780	6050	4178	4890	5462
120	1560	3190	4399	5830	7370	5200	6151	6750
150	1864	3823	5287	7022	8879	6132	7109	8025
185	2273	4666	6537	8674	11000	7630	9001	9993
240	2870	5920	8350	11160	14200	9800	11487	12820
300	3523	7288	10299	13800	17594	13101	15923	16735
