- 商品名稱：ia-KYPVPR-10*2*1.0mm2 本安型屏蔽控制電纜
- 添加時間：2019-02-23 14:37:47
- 推薦度：
介紹：

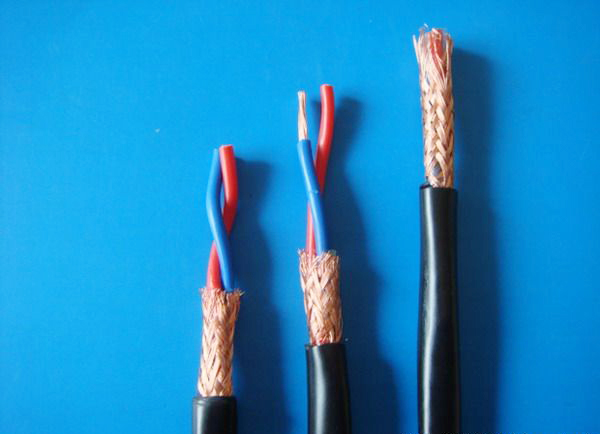

ia-KYPVPR-10*2*1.0mm2 本安型屏蔽控制電纜
ZR-ia-KVPVP 10*2*1.0mm2 阻燃聚氯乙烯絕緣，聚氯乙烯護套，分屏蔽和總屏蔽本安型控制電纜
本產品適用于額定電壓450/750V及以下
一、用途：
本產品廣泛適用于化工和石油化學工業中等有爆炸性環境的自動化控制系統，監控回路及保護線路等各種本安電路中作為微弱信號的傳輸用線；該產品除具有分布參數小的特點外，還采用了加強屏蔽層，使其具有優良的抗外界電磁場干擾，抗射頻干擾等性能。
二、產品型號中各字母代表意義：
1、系列代號——K
2、材料代號
銅導體——省略
交聯聚乙烯絕緣——YJ
聚氯乙烯護套——V
聚乙烯護套——YY
3、按結構特性分
編織屏蔽——P
銅帶屏蔽——P2
軟結構——R
圓型——省略
三、產品型號，名稱和使用條件。
| 型號 | 名稱 | 使用條件 |
| ia-KYPVP | 聚乙烯絕緣，聚氯乙烯護套，分屏蔽和總屏蔽本安型控制電纜 | 1.固定敷設在室內，電纜溝或管道中。 2.電纜的工作溫度-20℃~65℃。 3.應與非本安型電纜分開敷設或進行有效的隔離。 |
| ZR-ia-KVPVP | 阻燃聚氯乙烯絕緣，聚氯乙烯護套，分屏蔽和總屏蔽本安型控制電纜 |
1、本產品可采用銅/鋁復合膜繞包屏蔽，型號中的P是銅復合膜以P2表示，是鋁復合膜以P3表示；
2、可根據需要生產鋼帶鎧裝本安型信號控制電纜，需在型號右下角加注代號“22”，如ia-KYPVP22;
3、如需A級阻燃，應在ia之前注明ZRA。如ZRA-ia-KYPVP；
4、如需耐溫105℃時應在規格前注明105；耐70℃的可省略；
5、生產范圍1-24對。
例：銅芯R類結構，聚乙烯絕緣，二線組聚氯乙烯護套，有分屏蔽和總屏蔽10對1.0mm2表示為：
ia-KYPVPR-10*2*1.0mm2
四、導體結構
| 導體標稱截面mm2 | 根數/直徑（mm） | ||
| A類 | B類 | R類 | |
| 0.5 | 1/0.8 | 7/0.30 | 16/0.2 |
| 0.75 | 1/0.97 | 7/0.37 | 24/0.2 |
| 1.0 | 1/1.13 | 7/0.43 | 32/0.2 |
| 1.5 | 1/1.38 | 7/0.52 | 30/0.25 |
| 2.5 | 1/1.78 | 7/0.68 | 49/0.25 |
五、特性參數
| 序號 | 性能項目 | 單位 | 性能指標 | |||||
| 截面 | ||||||||
| 0.75mm2 | 1.0mm2 | 1.5mm2 | 2.5mm2 | 4 mm2 | ||||
| 1 | 20℃時導體直流電阻 | A,B | Ω/km | 24.5 | 18.1 | 12.2 | 7.41 | 4.61 |
| R | 26.0 | 19.5 | 13.3 | 7.98 | / | |||
| 2 | 工作電容 | ≤pF/m | 110 | |||||
| 3 | 分布電感 | ≤μH/m | 1.2 | |||||
| 4 | 抗外磁場擾 | ≤mv | 5 | |||||
| 5 | 抗靜電干擾 | ≤V | 1 | |||||
| 6 | 抗射頻干擾 | ≤dB | 50 | |||||
| 7 | 絕緣電阻（70℃芯-芯，芯-屏） | ≥MΩ.km | 1 | |||||
| 8 | 電壓試驗（芯-芯，芯-屏） | 3.0KV/5min | 不擊穿 | |||||
六、電纜制造長度：
電纜交貨長度不小于100米，根據雙方協議允許任何長度的電纜交貨。
